Em algum momento da sua vida você já parou para pensar quais são as etapas de um projeto elétrico? Qual caminho o engenheiro eletricista vai seguir até a entrega do seu serviço? Como ter certeza que ele está certo? Nesse texto iremos te explicar o passo a passo para a confecção de um projeto elétrico. Dessa forma, não tenha mais dúvidas e acompanhe o desenvolvimento do seu projeto. Leia abaixo e fique por dentro!
Afinal, o que é um Projeto de Instalações Elétricas?
O Projeto de Instalações Elétricas é uma das partes mais cruciais para a boa estruturação do projeto, que exige do provedor do serviço um conhecimento técnico específico, com grande foco e consideração às necessidades do cliente. Dessa forma, obtêm-se todas as informações detalhadas referentes à instalação elétrica, como tomadas, pontos de luz, interruptores, eletrodutos e fiação.
Ademais, é de suma importância que as informações atendam a todos os requisitos de segurança da NBR 5410 – Instalações elétricas de baixa tensão – e da NR10 – Segurança em instalações e serviços em eletricidade.
Quais são as principais etapas para a elaboração do meu projeto elétrico?
Para acompanhar o seu projeto e garantir que ele sairá do jeito que você deseja, é importante saber quais são as suas principais etapas de um projeto elétrico. Em suma, temos:
Análise da planta baixa com definição de pontos de tomadas, luzes e interruptores.
Determinação dos circuitos elétricos do local.
Designação do quadro de distribuição.
Dimensionamento do disjuntor.
Modelagem dos eletrodutos e fiação.
Confecção da planta elétrica do local, junto ao diagrama unifilar e memorial de cálculo.
Finalização do projeto e entrega ao cliente.
Agora que você já conhece as principais etapas, que tal conhecer elas de forma mais detalhada?
Análise da planta baixa.
Primeiramente, na confecção de qualquer projeto de instalações elétricas, é preciso que o local possua uma planta arquitetônica, já que todas as etapas do projeto dependem desse documento.
Com a planta em mãos, o cliente deve conversar com o engenheiro para lhe explicar o que ele deseja, quais aparelhos eletrônicos ele tem ou pretende ter. Dessa forma, o projeto será elaborado de acordo com essas preferências.
Nesse primeiro momento, os ambientes são separados e iremos calcular a quantidade de potência necessária para cada cômodo. Em seguida, definiremos os locais de pontos de luz, as tomadas de uso geral, as tomadas de uso específico – usadas para ar condicionado, air fryer, forno elétrico, micro-ondas… -, e os interruptores presentes nesses ambientes.


Determinação dos circuitos elétricos.
Assim que as tomadas, pontos de luz e interruptores forem colocados, vamos criar os circuitos elétricos desse local e definir onde dispositivo citado vai estar. Nessa etapa, é importante prestar atenção na distribuição dos circuitos para nenhum ficar sobrecarregado e seus dispositivos não estarem muito distantes um dos outros. Pois isso poderá impactar futuramente na hora de passar os eletrodutos.
Além disso, é importante lembrar que cada tomada de uso específico possui o seu próprio circuito. Tendo em vista que essas tomadas possuem uma potência maior que as de uso geral, e, por isso, devem ficar separadas.

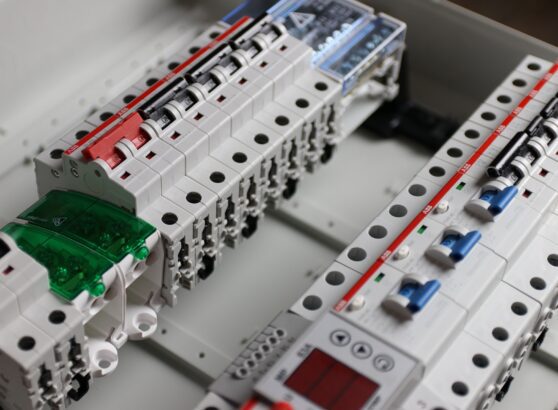

Designação do quadro de distribuição
Depois que os circuitos foram definidos, iremos colocar o quadro de distribuição, que receberá energia da distribuidora – no nosso caso, a COELBA -, através de um ramal de entrada protegido pelo disjuntor geral. Nesse quadro, a energia recebida pela distribuidora irá se dividir nos diversos disjuntores que vão alimentar os circuitos. Em suma, é por esse quadro que a energia chega na sua construção.
Dimensionamento do disjuntor.
Como citado anteriormente, os disjuntores fazem parte do quadro de cargas e cada um está ligado a um circuito. A recomendação é que os circuitos sejam separados em iluminação, tomadas de uso geral e tomadas de uso especifico, pois dessa forma facilita o cálculo para o dimensionamento. Vale lembrar que dificilmente você vai encontrar o disjuntor do mesmo valor que foi encontrado, dessa forma você deve utilizar o disjuntor com valor logo acima do calculado.
A quantidades de disjuntores presentes no quadro vai depender da quantidade de circuitos presentes na construção.
Outra recomendação é deixar disjuntores para circuitos reservas, caso você realize alguma obra posteriormente o projeto e aumente a quantidade de itens elétricos na sua construção. Dessa forma, não será necessário a realização de um novo projeto.

Modelagem dos eletrodutos e fiação.
Após toda as etapas do projeto elétrico já realizadas, chegou a hora de uma, ou a mais, importante do seu projeto. Nessa etapa iremos passar os eletrodutos nas paredes da sua construção, onde ficam armazenados os fios – fase, neutro e terra – referentes aos circuitos definidos.
Uma das principais coisas que precisamos prestar atenção nesse momento é o material utilizado nos eletrodutos e os caminhos que eles vão seguir, sempre priorizando a economia de material e a organização dos dutos pelo espaço. Dessa forma, quando chegar o momento da instalação, as chances dos dutos e fios precisarem ser reajustados é bem menor.
É importante relembrar que todo o dimensionamento e cálculo das etapas realizadas até agora seguem a NBR 5410 e NR10, que definem as normas de segurança e cálculo para instalações elétricas.
Confecção da planta elétrica
Quando chegamos nessa etapa, significa que o seu projeto já está perto de chegar ao fim. Mas calma lá, ainda precisamos prestar atenção em algumas coisas antes do projeto ser entregue.
Nessa etapa vamos construir os documentos que vão justificar o que foi feito até aqui.
Primeiramente, faremos o diagrama unifilar, que é a representação simbólica de um sistema de energia. A partir dele, identificaremos todos os pontos de energia do projeto, mostrando o seu local, os pontos que estão ligados e a quais circuitos eles pertencem. Para um engenheiro, é a melhor forma que existe para ler um projeto.
Em seguida, faremos o memorial de cálculo. O memorial é a justificativa numérica para todas as decisões tomadas no projeto. É o que garante que todas as dimensões, quantidades e precisão do projeto estejam corretas, já que ele apresenta os cálculos detalhados referente a todas as etapas.
Por fim, na hora de entregar o projeto, temos que confeccionar as plantas das instalações elétricas. Nelas, será possível visualizar todos os ângulos o projeto elétrico da sua construção, como os detalhes do quadro de carga e os caminhos que os eletrodutos vão percorrer.

Após todas essas etapas finais, você receberá o seu projeto de instalações elétricas e pode começar a sua obra!
